電梯二方三方五方對講係統
使用本對講係統前,請仔細閱讀產品使用說明。對產品的安裝過程及操作過程的熟知,將使您在獲得最佳使用感受的同時,還可以使你的對講係統始終保持最佳的工作狀態。
前言：
在安裝使用本電梯專用對講係統前,請詳細閱讀此操作說明書,並保留它作以後參考。本電梯專用對講係統將在電梯應急或檢修被運用,轎廂分機安裝在每一個轎廂內,免提分機安裝在轎頂和底坑,機房主機安裝在機房控製拒壁,監控室,值班室等。此對講係統特點：噪聲小,衰減少,聲音響亮,可實現五方對講。
操作說明：
u 轎廂分機呼叫機房主機：按轎廂操縱板上“緊急呼叫”按鈕,機房主機開始振鈴,對講指示燈閃爍,拿起機房主機話筒即可與轎廂分機對講；
u 免提分機呼叫機房主機：按呼叫按鈕,機房主機開始振鈴,拿起機房主機聽筒即可與免提分機對講。
u 機房主機與轎廂分機,免提分機對講：拿起機房主機聽筒即可與轎廂分機,免提分機對講,此時對講指示燈常亮(紅色)。
u 機房主機與機房主機對講：拿起機房主機聽筒按機房主機“呼叫”鍵,其它機房主機開始振鈴,對講指示燈閃爍,拿起機房主機聽筒即可對講。
主要參數：
u 工作電壓：DC12V 工作電流：≤300mA
u 最大功耗：2W 噪音電壓：≤1OmV
u 通話距離：≤2000m 振鈴聲級：≥7OdB
4,使用條件：
u 環境溫度：-40℃∽60℃ 相對濕度：30%∽95%
u 環境噪音：60 dB 布線數量：二芯線
u 使用線材說明：單程線阻不能超過50歐姆。
導線截麵積 0.3mm2 0.5mm2 0.75mm2 1mm2
通話距離 ≤200m ≤500m ≤800m ≤1200m
線材要求：
要求所有連接線采用國標線,多芯平行線即可滿足一般的工程要求。當走線與強動力線等幹擾嚴重的環境混合布線時,則應采用取屏蔽措施並且保持間距30CM以上。
電源：
u 本應急報警,對講係統都使用DC12V電源。電源的“正”,“負”端子接於機房主機的“+”,“一”接線端子；機房主機的“R”,“L”接線端子分別與轎廂分機,免提分機的“R”,“L”接線端子連接。
各部件及安裝說明：
u 機房主機安裝方法：在控製櫃側壁或牆壁按機房主機鑽三個安裝孔,將背板用螺栓固定,接好線後再將機房主機用螺栓固定在背板上。
u 轎廂分機安裝方法：在轎廂操縱廂麵板鑽四個的安裝孔,用螺栓將轎廂分機固定在操縱廂麵板上,,安裝時要預留“麥克風,揚聲器”聲音的傳送孔。然後從機房主機與轎廂分機接好線,再接好緊急呼叫按鈕接線；再按轎廂麵板上“緊急呼叫”按鈕以進行測試,檢查對講是否良好,如果有“嗡嗡”等不正常情況,應檢查揚聲器和麥克風傳聲口是否有封住的現象。
u 免提分機安裝方法：在轎廂頂部或底坑牆壁鑽三個（或四個）安裝孔,將背板用螺栓固定,接好線後再將機房主機用螺栓固定在背板上,再按“呼叫”鍵測試對講是否良好。

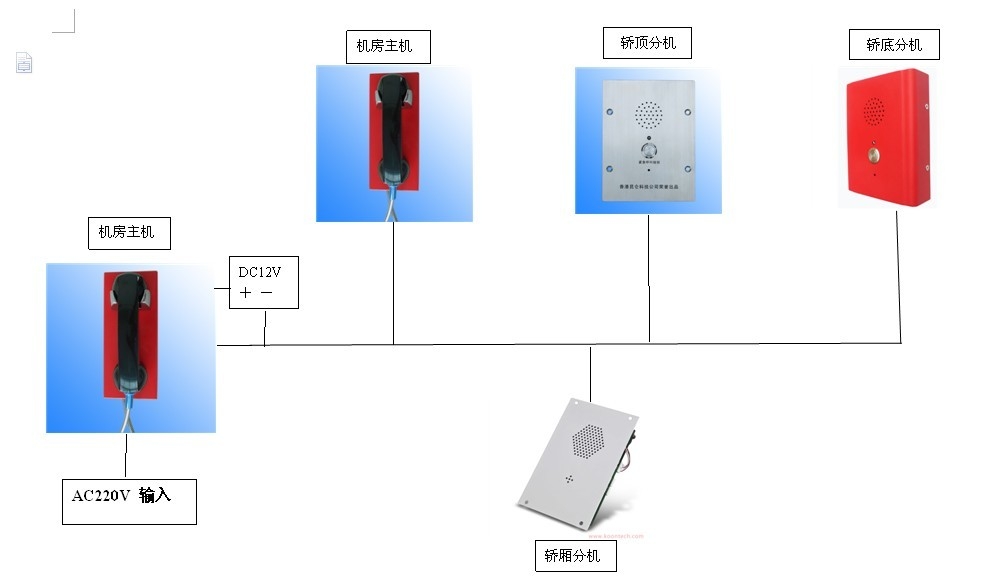

單局電梯對講示意圖：
包裝方式：
1pcs in each inner CTN box,
size: 43.3 x 27.6 x 19.1 G.W: 4kg
4pcs in outer CTN box, size: 56.6 x 44.5 x42 G.W: 20.25kg
20GP: 3000PCS, 40GP: 6000PCS, 40HQ: 7000PCS
